一、光谱仪结构简介

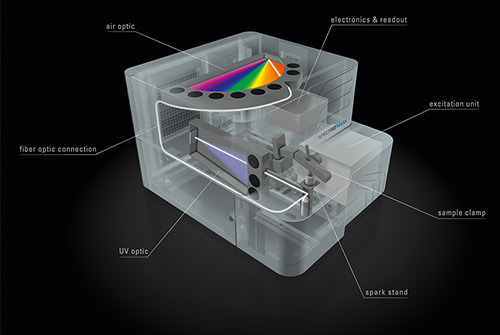

直读光谱仪包括五个部分：光学系统、光源系统、电子读出系统、Ar气冲洗系统、N2气循环系统

1、光学系统

火花台（光）→石英镜（UV光室没有）→快门（shutter）→石英镜→光纤（紫外光室没有）→入射狭缝→入射折射片（描迹）→光栅（分光）→出射折射片→出射狭缝→反射镜（光电管位置重叠时用）→光电倍增管（-1000VDC）光电转换→电子读出系统

2、电子读出系统

光电管→光电流线→EK8509积分板（在一定时间内取平均值）→EK9115（数模转换板）→（模拟信号转为数字信号）EK9809下级工控机→奔腾586计算机→查曲线→读出含量

EK8864 15VAC EK8530→±12VDC

EK1002→-1000VDC→光电倍增管

220V 供UV光室高压（-1000VDC）（2A）

5V电源→±5VDC

仪器总保险：左为6.3A，右为3.15A（面向仪器背面）

EK9115

±5VDC 供给 EK8509

EK9809

EK8808（SAFT板）

±12VDC供给EK8864的white light

3、SOURCE 3000光源系统

包括点火系统、光源框架、EK9824板和SAFT系统。

（1）        四个红灯：不激发并在‘READY’状态时，3、4灯亮。

①FR（freqnency）：频率信号300HZ

           ②PA（parameter）：光源参数（预燃时间，曝光

时间，冲洗时间，INDEX）

            ③ER（ERROR）：光源错误（安全信号）Door open

（门开）,Clamp up（夹子抬起）,Argon low（Ar气低）

        ④DO（可以工作）

（2）四根光纤 ① 频率接收（F）（拔下此光纤，可以不激发并观察分析流程）

②参数接收（P）

     ③、④ (T)UV室和空气室SAFT探测光纤

（3）SAFT系统

   ①        EK8804（dummy短路板）

  ②        EK8807（SAFT放大板）

    ③        EK9127（SAFTΠ放大板）

④        EK8808（SAFT控制板

（4） SOURCE3000和EK9008板与计算机的联系

光纤3 光 光纤1

光纤4 光        光纤2

光

4. Ar气冲洗系统

①Ar气阀体包括Ar气压力传感器，AF（分析流量）电磁阀、CF（常流量）电磁阀、快门（shutter）电磁阀，blende（与spark3、 spark2有关、火花内档光板Mask）电磁阀， Ar气流量计（左边）（直接进入火花台）75 – 100 l/h，Ar气流量计（右边）（在紫外光室快门后面进入）200 – 250 l/h。Ar气压力表（黑色金属：0.7-1.2bar，有色金属0.5-1.0bar）

②Ar气管道

③EK9008阀控制板控制AF、CF、shutter、Door open（门开）、Clamp up（夹子抬起）blende、压力传感器、光源错误信息（source error）

5. N2 气循环系统

包括N2气循环泵和N2气净化管(N2先进循环泵，最后从净化管中回光室)。

6.仪器电路板指示灯简述

（1）        EK9809 RUN绿灯亮，有时EDD红灯会闪（读写EPROM时）

（2）        EK8808 两个红灯亮

（3）        EK9115 三个红灯，下面两个常亮，上面灯预燃和爆光时亮、冲洗时不亮。

（4）        EK8530 两个红灯亮。

（5）        EK1002 一个绿灯亮，红灯不亮，红灯亮代表负载短路。

（6）        EK8864 white light灯常亮。当分析时white light灯灭，shutter灯亮
